Rectificadores para Electrólisis de Hidrógeno: electrólisis eficiente mediante soluciones avanzadas de conversión de potencia.
El aumento constante de las emisiones de carbono está acentuando la inestabilidad climática y exige una transición decisiva hacia alternativas a los combustibles fósiles para cumplir los compromisos globales de neutralidad de carbono. En este contexto, el hidrógeno verde —producido mediante energía renovable para separar las moléculas de agua— se ha convertido en una solución clave para aquellos sectores donde las baterías y la electrificación directa presentan limitaciones. Las opciones convencionales, como el hidrógeno gris (obtenido a partir de metano con emisiones no controladas) y el hidrógeno azul (que solo captura entre el 60 % y el 90 % del CO₂), siguen dependiendo de infraestructuras fósiles. En cambio, el hidrógeno verde, con emisiones de carbono prácticamente nulas, abre nuevas vías para modernizar las redes eléctricas, descarbonizar plantas de cemento y acero, y abastecer buques de carga o camiones que no pueden electrificarse únicamente con energías renovables.
Métodos de producción y desafíos
Cuatro tecnologías de electrolizadores dominan el mercado:
Alcalino (ALK)
Tecnología madura y rentable, pero con respuesta lenta a los cambios de potencia.
Membrana de intercambio de protones (PEM)
Alta eficiencia y buena compatibilidad con energías renovables, aunque con costes elevados.
Óxido sólido (SOEC)
Eficiencia energética excepcional, compensada por una mayor complejidad técnica.
Membrana de intercambio aniónico (AEM)
Prometedora en términos de reducción de costes, pero aún no probada a gran escala.
Requisitos del sistema de potencia
La electrólisis requiere sistemas especializados de conversión de potencia en corriente continua.
Los componentes clave incluyen
Rectificadores (basados en SCR/IGBT) para la conversión AC/DC, transformadores de tensión y sistemas de gestión térmica y control. Los rectificadores SCR son adecuados para operaciones a gran escala, mientras que los sistemas IGBT ofrecen mayor precisión para entradas variables de energías renovables. Ambos buscan optimizar la eficiencia energética y la estabilidad operativa.
Implicaciones estratégicas
Tres avances determinarán el papel del hidrógeno verde en la lucha contra el cambio climático: ampliar la vida útil de los electrolizadores más allá de las 80 000 horas, reducir los costes de la energía eólica y solar por debajo de 20 USD/MWh y estandarizar convertidores de potencia modulares para un despliegue masivo. Allí donde otras soluciones fracasan —como la sustitución del carbón en los hornos siderúrgicos o el suministro energético para la producción de amoníaco— el hidrógeno verde se convierte en la única alternativa viable. Sin embargo, su escalado requiere más que mejoras tecnológicas: los gobiernos deben eliminar gradualmente los subsidios a los combustibles fósiles, las industrias necesitan infraestructuras compartidas y los inversores deben apoyar proyectos piloto que demuestren la paridad de costes del hidrógeno con el diésel y el gas natural antes de 2035.
Hidrógeno
También es una forma importante de almacenamiento de energía.
La tecnología innovadora de Liyuan Haina proporciona sistemas de potencia para los procesos de hidrógeno dentro de la cadena industrial de la energía del hidrógeno.
Los productos de rectificación para la producción de hidrógeno por electrólisis incluyen el Rectificador SST para Electrólisis de Hidrógeno, la serie de Rectificadores IGBT para Electrólisis de Hidrógeno, la fuente de alimentación para producción de hidrógeno por electrólisis con Rectificación por Diodos + Chopper IGBT, convertidores DC-DC, rectificadores de tiristores (SCR) para electrólisis de hidrógeno y fuentes de alimentación PWM + Chopper IGBT, capaces de ofrecer una amplia variedad de soluciones de rectifica
Ventajas principales
Alta eficiencia, alta precisión de regulación y salida estable
El rectificador adopta múltiples módulos conectados en paralelo; cada módulo individual es compacto, requiere menores especificaciones de componentes electrónicos y presenta una baja tasa de fallos.
Anticorrosión, diseño estético y larga vida útil
El rectificador de alta potencia reduce de forma significativa la influencia del calentamiento por corrientes parásitas generado por campos magnéticos de gran corriente, lo que se traduce en menores pérdidas y una vida útil prolongada.
Múltiples protecciones
La fuente de alimentación integra diversas funciones de protección, como sobrecorriente, pérdida de fase y sobretemperatura.
Instalación conveniente
El diseño del busbar es compacto, con pocos puntos de soporte y uniones, lo que simplifica la instalación. Durante el montaje, el personal solo necesita situarse sobre la plataforma de hormigón para completar la instalación de la fuente de alimentación y el busbar, sin necesidad de andamios y sin riesgos de trabajos en altura.

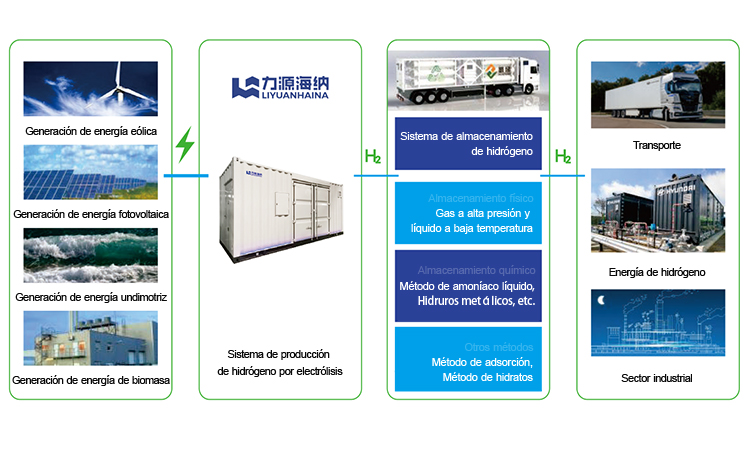

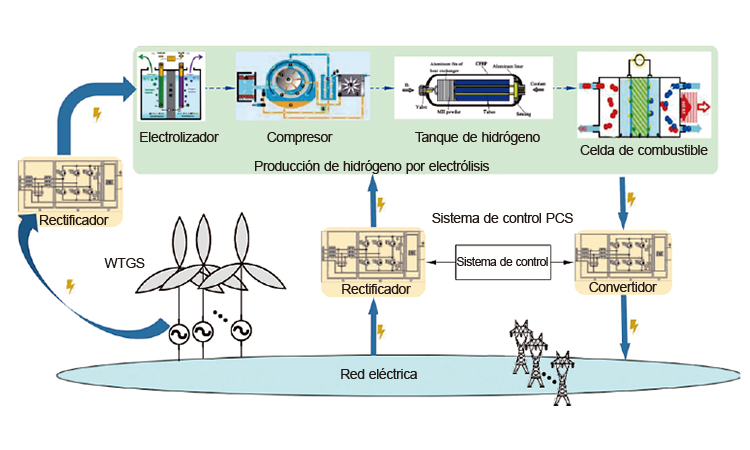

Escenarios de aplicación de fuentes de alimentación DC en sistemas de la industria del hidrógeno
"Producción de hidrógeno por electrólisis mediante rectificadores de potencia conectados a la red eléctrica convencional e integrados con el electrolizador."
"Energía fotovoltaica, eólica, mareomotriz y de biomasa (energía verde) conectadas al rectificador de potencia y al electrolizador para la producción de hidrógeno por electrólisis."
"Sistema inversor entre el almacenamiento de energía de hidrógeno y la red eléctrica."
Serie de productos de hidrógeno electrolítico de Liyuan Haina

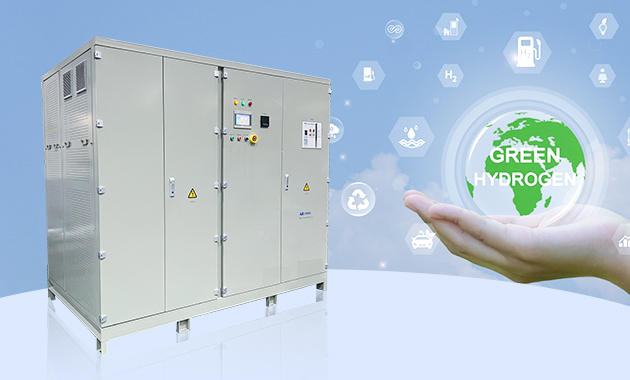

Ⅰ. Serie de rectificadores IGBT para electrólisis de hidrógeno de baja y media potencia
Aspectos técnicos destacados de la fuente de alimentación conmutada de alta frecuencia de alta potencia de Liyuan Haina:
"El sistema emplea un circuito rectificador de alta frecuencia caracterizado por una elevada frecuencia de inversor, rápida respuesta de control y un alto factor de potencia del equipo."
"La mitigación de EMI se mejora mediante reactancias de filtrado integradas en las líneas de entrada de cada unidad, suprimiendo eficazmente la interferencia mutua entre la red y la fuente de alimentación."
"La arquitectura modular innovadora utiliza módulos de potencia compactos conectados en paralelo, con tres ventajas principales: menores requisitos de componentes, reducción de fallos y mantenimiento simplificado."
Los avances tecnológicos clave superan las limitaciones históricas de los sistemas de conmutación de alta frecuencia y alta potencia:
Metodología de control de conmutación suave en puente completo con desplazamiento de fase, que maximiza la eliminación de tensiones de conmutación.
Supresión integral del sesgo magnético mediante dos enfoques
» Condensadores de bloqueo de corriente continua en serie con el devanado primario de los transformadores principales;
» Circuitos automáticos de compensación de desviación magnética.
Circuitos avanzados de enclavamiento lógico que evitan disparos erróneos de pulsos y fallos por cortocircuito en los brazos del puente.
Configuración de paralelización multiunidad con control digital en red de alta velocidad, que garantiza dos parámetros críticos
» Integridad de la señal mediante atenuación de interferencias;
» Reparto preciso de corriente gracias a subsistemas independientes de auto-calibración de tensión y corriente en cada módulo.
Capacidades operativas
» Compatibilidad directa con producción de hidrógeno fuera de red mediante energías renovables (eólica/solar); » Seguimiento en tiempo real del punto de máxima potencia (MPPT) para optimizar la captación energética; » Mecanismos de protección ante fallos a nivel de microsegundos que garantizan la fiabilidad del sistema; » Regulación adaptativa de potencia que mantiene una eficiencia superior al 95 % en todo el rango de carga.

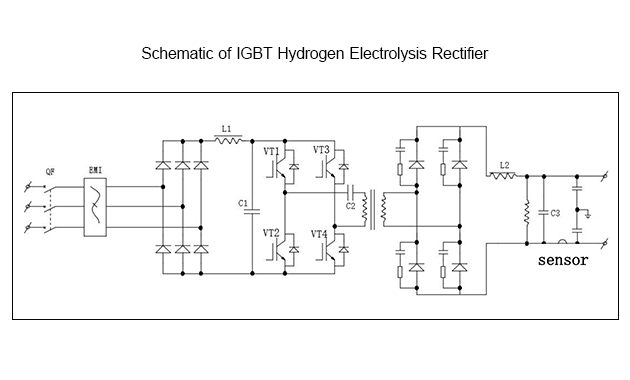

Esquema del rectificador IGBT para electrólisis de hidrógeno
» Principio de rectificación: rectificador + inversor + transformador + rectificador; » Modo de paralelización multimódulo; » Con transformador de aislamiento, excelente aislamiento eléctrico; » El sistema admite tensiones de entrada trifásicas AC en varios niveles estándar: 220 V, 380 V, 415 V, 480 V y variantes compatibles; » Frecuencia de entrada: 50 Hz / 60 Hz.
Serie de productos de hidrógeno electrolítico de Liyuan Haina

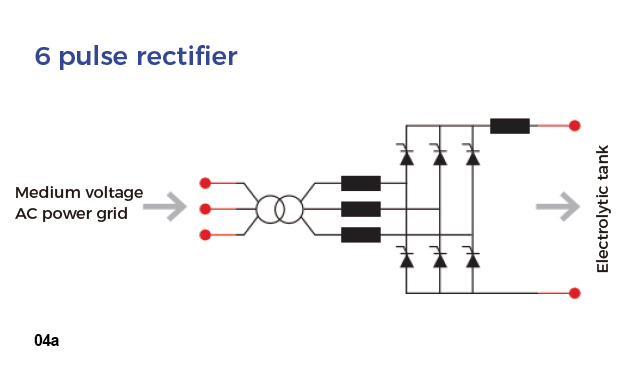

Rectificador de 6 pulsos
» Estructura simple; » Bajo coste; » Alto contenido armónico; » El transformador es un transformador rectificador.

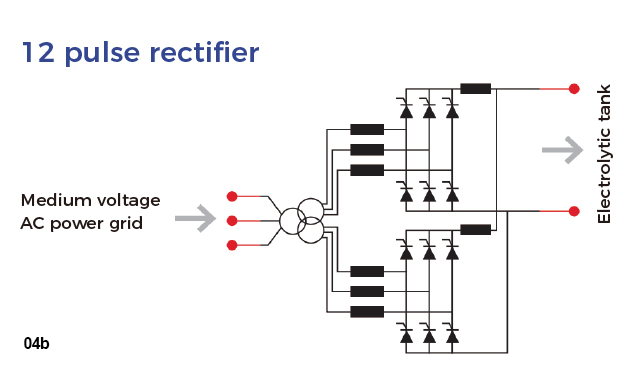

Rectificador de 12 pulsos
» Estructura más compleja; » A mayor número de pulsos, mayor complejidad y coste; » A mayor número de pulsos, menor contenido armónico; » El transformador es un transformador rectificador.
Rectificadores de 18, 24, 36 pulsos, etc.

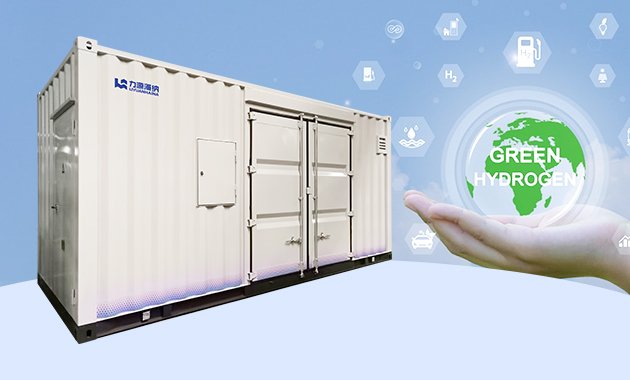

Ⅲ. Rectificador de tiristores (SCR) para electrólisis de hidrógeno
» Selección de tiristores con baja caída de tensión en conducción para reducir pérdidas, mejorar la eficiencia y garantizar un rendimiento estable; » Control del número de componentes en paralelo en los brazos del puente dentro de un rango razonable, mejorando el coeficiente de reparto de corriente; » Reactores de reparto de corriente de baja potencia desarrollados internamente para mejorar la estabilidad y seguridad; tecnología madura con décadas de experiencia, tensión de salida hasta 1500 V y corriente hasta 100 kA (o personalización especial); » Modos multipulso como 12, 24 y 36 para reducir el impacto del sistema de alimentación sobre la red eléctrica.

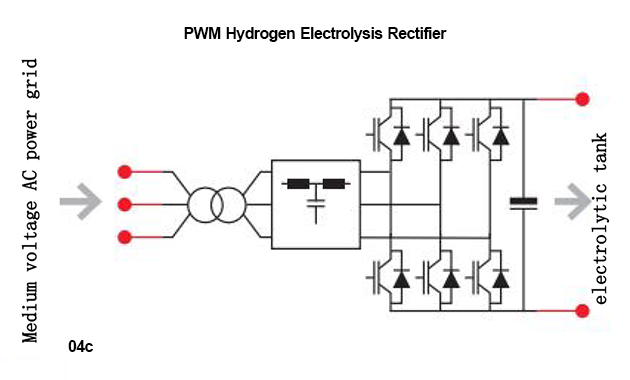

Ⅳ. Rectificador PWM para electrólisis de hidrógeno
Composición básica: transformador + rectificador PWM » Alto factor de potencia, hasta 0,99; » Bajo contenido armónico, corriente armónica ≤ 3 %; » Coeficiente de rizado ≤ 3 %.

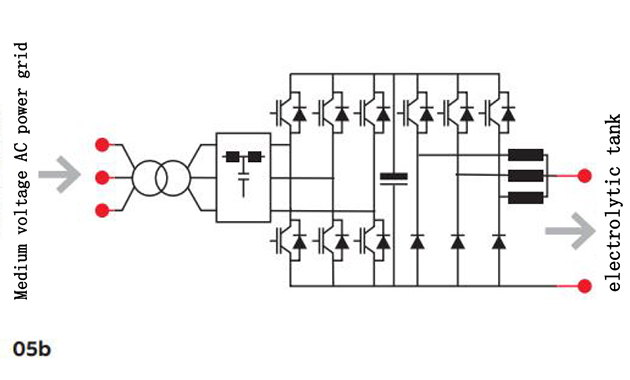

Ⅴ. Fuente de alimentación PWM + Chopper IGBT para producción de hidrógeno por electrólisis
Composición básica: transformador + rectificador PWM + chopper IGBT » Alto factor de potencia, hasta 0,99; » Alta precisión de control, hasta 0,2 %; » Bajo contenido armónico, corriente armónica ≤ 3 %; » Coeficiente de rizado ≤ 3 %.

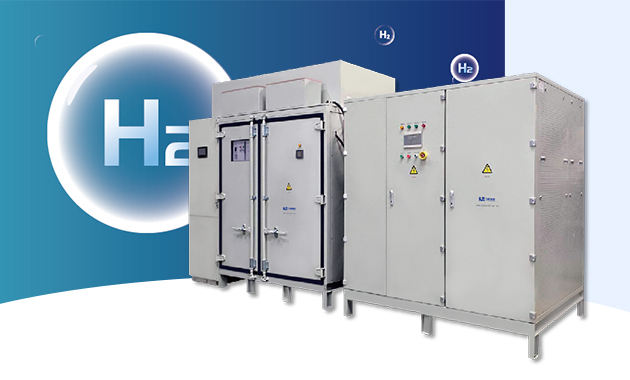

Ⅵ. Fuente de alimentación con rectificación por diodos + chopper IGBT para producción de hidrógeno por electrólisis
Composición básica: transformador rectificador + rectificación por diodos + chopper IGBT » Alto factor de potencia y bajos armónicos; » Chopper IGBT con respaldo redundante de unidades independientes; » Sistema de control táctil que facilita el seguimiento de fallos de módulos y su sustitución oportuna; » Alta eficiencia, alta precisión de ajuste y salida estable.

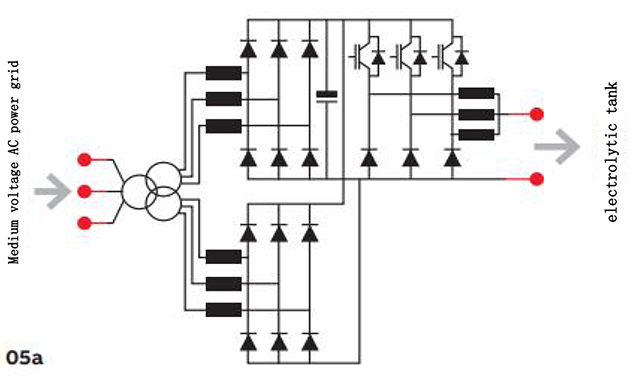

Esquema de rectificación por diodos + chopper IGBT
» La rectificación multipulso ofrece un buen control de armónicos; » El chopper IGBT proporciona alta precisión de corriente de salida y bajo coeficiente de rizado; » La rectificación previa puede utilizar 6, 12, 18, 24, 36 pulsos, etc.

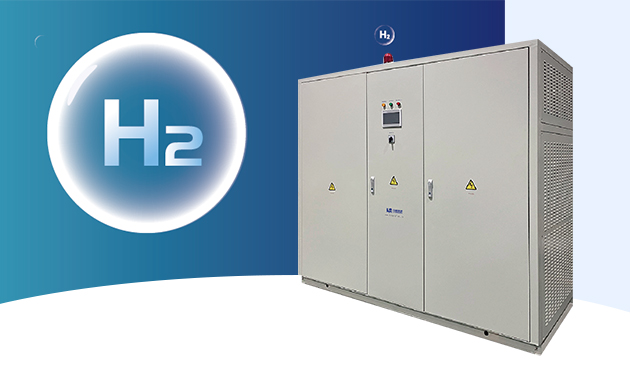

Ⅶ. Rectificador SST para electrólisis de hidrógeno
» Transformador de estado sólido SST (transformador electrónico de potencia) que integra aislamiento eléctrico, conversión de tensión y compensación de potencia reactiva; » Integración e innovación de circuitos eléctricos y magnéticos, desde 10 kV AC de media tensión hasta 750 V DC; » Bajos armónicos y alto factor de potencia: armónicos < 5 %, factor de potencia ≥ 0,99; » Capacidad de adaptarse rápidamente a las fluctuaciones de las energías renovables, garantizando hidrógeno 100 % verde y reduciendo costes de producción; » Mayor adaptabilidad a variaciones de tensión y frecuencia de la red; » Tamaño compacto: reducción del 40 % en equipos y obra civil, y del 30 % en superficie ocupada; » Eficiencia del módulo de potencia de hasta el 98 %, con una arquitectura simple y fiable.

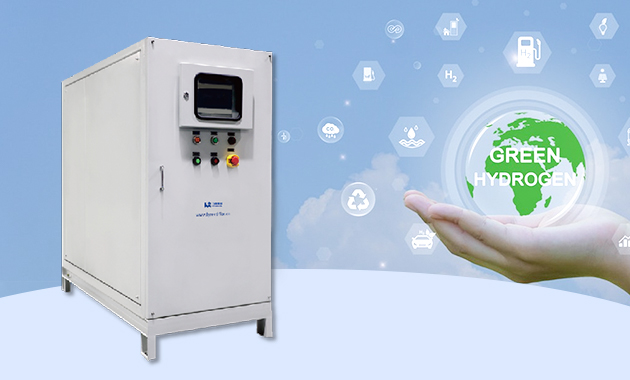

Ⅷ. Convertidor DC-DC
» Conexión directa a sistemas de generación fotovoltaica o de almacenamiento fotovoltaico, reduciendo una gran cantidad de equipos intermedios; » Reducción del coste total del sistema de potencia para la producción de hidrógeno por electrólisis; » Diseño modular del convertidor para facilitar el reemplazo y mantenimiento; » Armónicos ≤ 5 %; » Alta adaptabilidad a fluctuaciones de la red eléctrica; » Ventajas en volumen y espacio; » Puede utilizarse junto con sistemas de almacenamiento fotovoltaico para producir hidrógeno.
Rectificadores relacionados para electrólisis de hidrógeno
Eficiencia, inteligencia, ahorro energético y sostenibilidad.
|
