Rectificador para Refinación de Cobre: Optimización de la Producción de Cobre Electrolítico de Alta Pureza con Rectificadores Avanzados.
Descripción General de la Refinación de Cobre
La refinación de cobre consiste en purificar cobre bruto con alto contenido de impurezas mediante métodos físicos o químicos, con el objetivo de obtener cobre de alta pureza. Normalmente, el cobre bruto se extrae del mineral mediante pirometalurgia y contiene impurezas como oro, plata, hierro, níquel o azufre.
Objetivo de la Refinación Electrolítica
Reducción de impurezas
La refinación electrolítica permite disminuir las impurezas del cobre, mejorando su rendimiento y asegurando que cumpla los requisitos de diversas aplicaciones.
Recuperación de metales valiosos
Durante este proceso es posible recuperar metales valiosos, especialmente metales preciosos y raros.
La refinación de cobre se divide generalmente en dos etapas

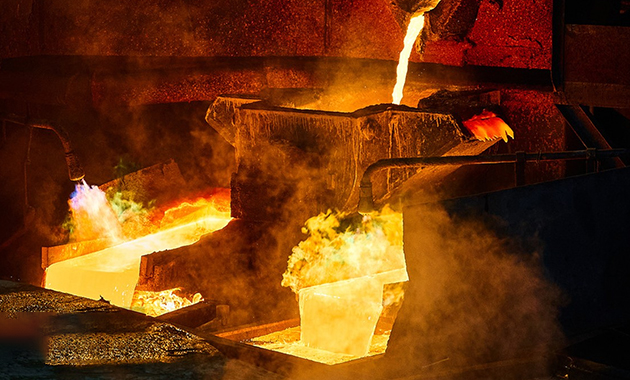

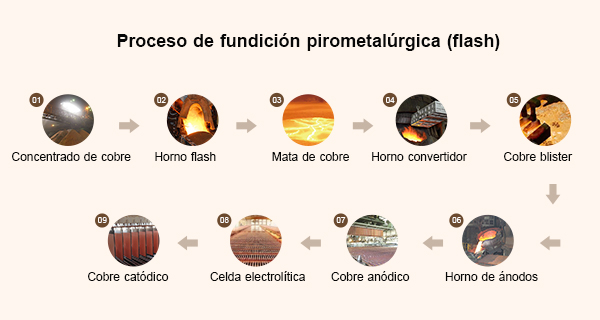

Refinación a Fuego
El cobre bruto se funde y se añaden oxidantes, como aire u oxígeno, para oxidar las impurezas (hierro, azufre, etc.). Estas forman óxidos que flotan sobre el cobre fundido, generando escoria que se retira. El cobre restante, con una pureza de aproximadamente 98-99 %, se denomina cobre anódico y se emplea en la siguiente etapa, la refinación electrolítica.

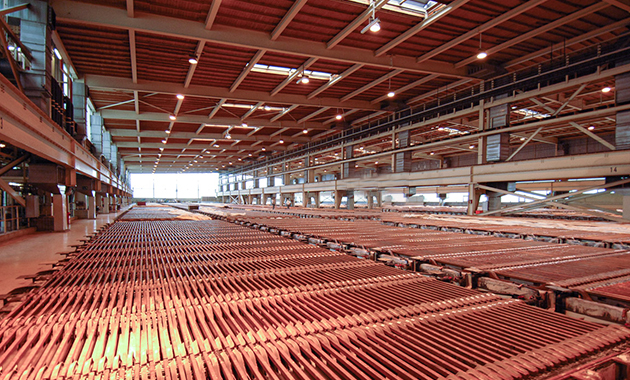

Cobre Electrolítico
El cobre anódico se transforma en placas que se colocan en celdas electrolíticas. El electrolito está compuesto por sulfato de cobre (CuSO₄) y ácido sulfúrico (H₂SO₄). Al aplicar corriente, el cobre del ánodo se disuelve, y los iones de cobre (Cu²⁺) migran hacia el cátodo, depositándose como cobre de alta pureza. El cobre electrolítico es el producto final de la refinación y determina la pureza definitiva.
Deposición de Cobre, Paso Clave
En la refinación electrolítica, la electrodeposición de cobre es fundamental. El cobre anódico se disuelve y los iones se depositan en el cátodo formando cobre de alta pureza. Ajustando densidad de corriente y composición del electrolito, se eliminan eficazmente las impurezas.
Recuperación de Subproductos
El lodo anódico generado contiene metales preciosos (oro, plata) y metales dispersos (selenio, telurio). Estos pueden recuperarse mediante deposición química o electroquímica.
Avances Tecnológicos en Deposición
El desarrollo de celdas eficientes y la optimización de aditivos han mejorado la eficiencia y calidad del cobre refinado. Mejorando las condiciones de electrodeposición, se reduce el consumo de energía y aumenta la pureza del cobre.

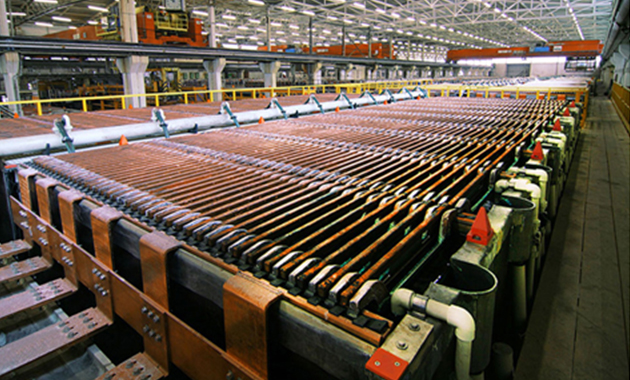

Flujo del Proceso de Producción
La refinación electrolítica consiste en fundir el cobre pirometalúrgico en placas anódicas y colocar placas de cobre puro como cátodos alternadamente en celdas electrolíticas. El electrolito es una solución de sulfato de cobre y ácido sulfúrico. Bajo corriente continua, el cobre del ánodo y otros metales base con potencial negativo se disuelven en la solución.
Durante la electrólisis, los metales preciosos y ciertos elementos (selenio, azufre) no se disuelven, formando lodo anódico que se deposita en el fondo de la celda y se procesa aparte para recuperar oro, plata, selenio y azufre.

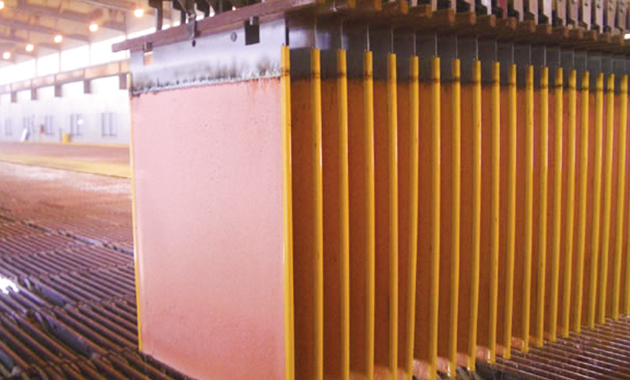

Los iones de cobre precipitan en el cátodo, mientras otros metales base permanecen en el electrolito y se eliminan mediante purificación regular. Así, el cobre depositado en el cátodo alcanza alta pureza y se llama cobre cátodico o electrolítico.
Preparación de Materias Primas
El cobre grueso sirve como ánodo, y el cobre puro o acero inoxidable como cátodo. El cobre bruto necesita refinarse para ser material base del proceso electrolítico. La concentración y acidez del electrolito influyen en la eficiencia y pureza del cobre.

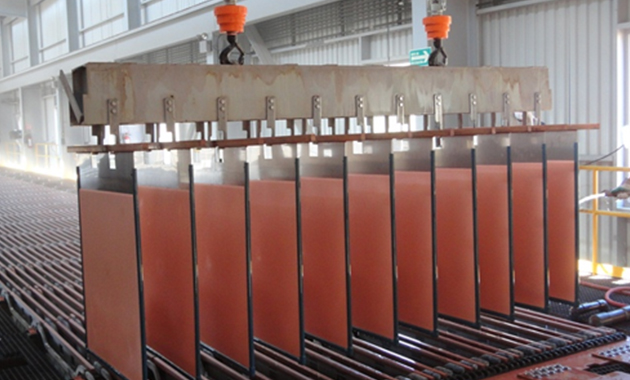

Proceso Electrolítico
Bajo corriente continua, los iones de cobre (Cu²⁺) se disuelven del ánodo, se reducen en el cátodo y se depositan como cobre puro. La densidad de corriente y el tiempo de electrólisis determinan rendimiento y pureza. El cobre catódico se lava y seca. Una manipulación inadecuada puede dejar impurezas y afectar la calidad.
Composición del Equipo
Se requiere: celdas electrolíticas, electrodos, sistemas de circulación de electrolito, suministro eléctrico, tratamiento de lodo anódico, purificación de electrolito, control automático, equipos auxiliares, de seguridad y medición. La celda debe ser resistente a la corrosión y conductora. El sistema eléctrico mantiene CC estable y la circulación garantiza concentración y temperatura uniformes.
Electrodos
Ánodo: cobre grueso, fuente de iones de cobre.
Cátodo: cobre puro o acero inoxidable, donde se deposita el cobre.
Sistema de Purificación de Electrolito
Elimina impurezas y mantiene la pureza, mediante filtros, intercambiadores iónicos y tratamientos químicos.
Sistema de Circulación
Mantiene composición uniforme y temperatura estable, incluye bombas, tuberías y sistemas de calefacción o enfriamiento.
Sistema de Energía
Suministra corriente continua mediante rectificadores, transformadores y cables.
Celda Electrolítica
Equipo central, generalmente de materiales resistentes a la corrosión como acero recubierto de plástico o caucho, o tanques de concreto.
Sistema de Control Automático
Supervisa y regula la electrólisis mediante sensores, PLC y sistemas informáticos.
Tratamiento de Lodo Anódico
Recolecta y procesa lodo anódico para extraer metales valiosos, usando filtros, centrífugas y hornos.

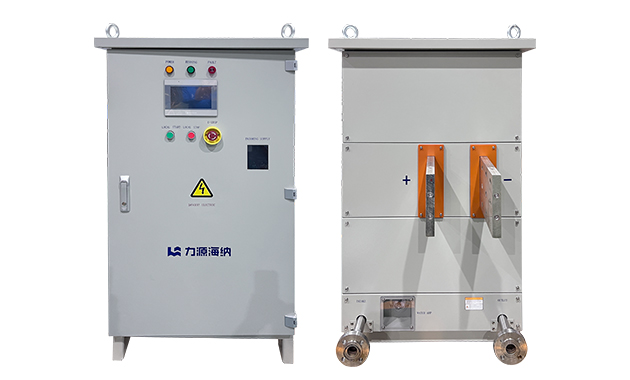

Papel de los Rectificadores
La producción de cobre de alta pureza requiere control eléctrico preciso. Los rectificadores son esenciales en refinerías modernas.
Las fundiciones convierten mineral en cobre bruto, los convertidores eliminan impurezas y en las celdas electrolíticas:
• Ánodos impuros (~99%) suspendidos en baños ácidos;
• Cobre depositado en cátodos;
• Todo depende de corriente continua.
Aplicaciones Clave
• Producción de cobre primario;
• Reciclaje de chatarra de cobre;
• Operaciones continuas de cátodos.
Importancia
Sin rectificadores, la refinación moderna no sería posible. Determinan:
• Pureza de cátodos (99,99%);
• Eficiencia energética;
• Procesamiento de materiales reciclados.
Tendencias
La creciente demanda de cobre exige rectificadores capaces de soportar mayor producción, condiciones exigentes y compatibilidad con energías renovables.
Por Qué Son Indispensables
La red suministra CA, pero la refinación requiere CC estable. Los rectificadores convierten CA en CC, ajustan la potencia y mantienen la estabilidad necesaria para la deposición uniforme.
Ventajas de Sistemas Modernos
• Eficiencia superior al 98 %;
• Corriente constante;
• Ajustes automáticos según la calidad del mineral.
Innovaciones Futuras
• Compensación automática de perturbaciones;
• Mejora en refrigeración para climas extremos;
• Gestión inteligente de energía;
Estos sistemas permiten una purificación eficiente y sostenible.
|
