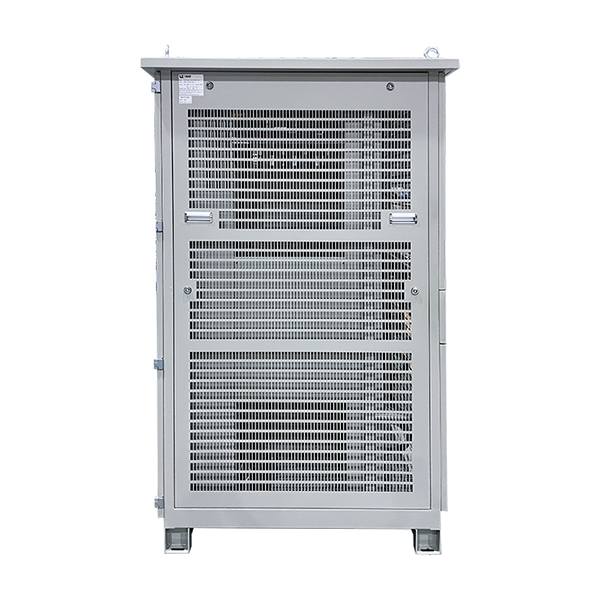

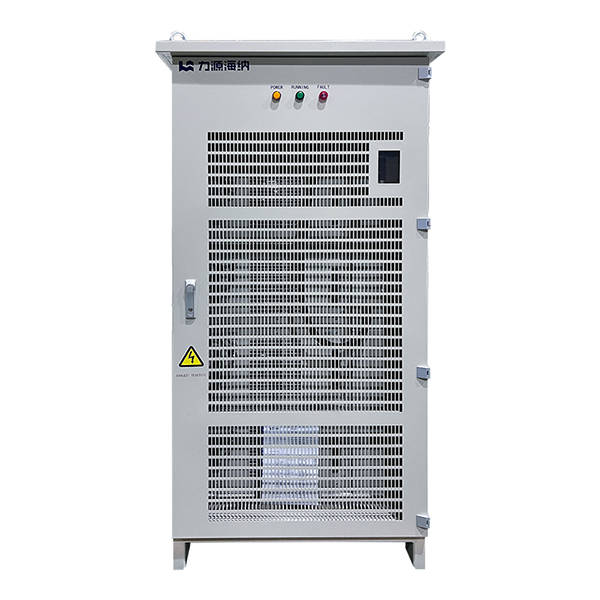

Rectificador DC 300A 450V para recubrimiento por electroforesis y electrodeposición

» Descripción del Producto
La estructura innovadora del gabinete del Rectificador Electroféresico conserva todas las ventajas de las configuraciones inversas en paralelo no co-fásicas, al mismo tiempo que introduce avances técnicos críticos. Este diseño responde a las demandas cambiantes de la industria del aluminio electrolítico, especialmente en aplicaciones en serie de alto voltaje, resolviendo las limitaciones de las arquitecturas verticales tradicionales (inversas en paralelo co-fásicas). Los coeficientes de seguridad mejorados superan a los sistemas convencionales, junto con menores tasas de fallo y protocolos de mantenimiento simplificados.

» Aplicaciones del Producto
La serie de Rectificadores Electroféresicos y Equipos de Galvanoplastia se utiliza ampliamente en una gran variedad de aplicaciones de tratamiento superficial, ofreciendo precisión, eficiencia y fiabilidad. Estos rectificadores son particularmente adecuados para procesos como galvanoplastia de PCB, recubrimiento de cromo duro y galvanoplastia con metales como cobre, níquel, zinc, oro y plata. El rectificador garantiza resultados consistentes y de alta calidad en estas aplicaciones mediante el suministro de control estable de voltaje y corriente, esencial para lograr un espesor de recubrimiento uniforme y mejorar las propiedades de la superficie.

Diagrama de aplicación de campo:

Ejemplos de aplicación en la industria:

» Ventajas Tecnológicas
Seleccione tiristores con bajo voltaje de umbral en conducción: reduciendo así el consumo de energía y mejorando la eficiencia de rectificación. El análisis de pérdidas del gabinete del rectificador revela que las pérdidas de los tiristores constituyen una proporción significativa de las pérdidas totales, con el voltaje de umbral en conducción ejerciendo un impacto notable en las pérdidas del dispositivo. Se recomienda elegir modelos de tiristor con bajo voltaje de umbral y rendimiento estable y confiable.
Con respecto al diseño paralelo de los brazos del puente del rectificador, las variaciones inherentes en las características de los tiristores producen discrepancias en los voltajes de umbral en conducción de los componentes individuales. Esto genera distribución de corriente desigual entre las ramas paralelas. Para mitigar esto, se debe minimizar el número de componentes paralelos asegurando que se cumplan los requisitos de transporte de corriente.
Cuantos más elementos paralelos, mayor es el desequilibrio de conducción. Por lo tanto, intente seleccionar tiristores con alta corriente promedio directa, reducir el número de elementos paralelos en el brazo del puente del rectificador y mejorar el coeficiente de reparto de corriente del brazo del puente.
Use reactores de reparto de corriente para forzar la distribución: Entre los dos tiristores del mismo brazo del puente, se añade un reactor de reparto de corriente de baja potencia desarrollado por nuestra empresa para forzar la distribución. El coeficiente de reparto de corriente alcanza 0,96 o más (cuando no se usa el reactor, es de 0,85–0,88), lo que mejora la eficiencia de rectificación.
Electrólisis de metales no ferrosos, como cobre, zinc y aluminio.

» Función del Electroféresis
El rectificador electrofórico sirve como columna vertebral operativa de los sistemas modernos de tratamiento superficial, proporcionando regulación de voltaje dentro de una tolerancia de ±0,5% y estabilidad de corriente con ondulación inferior al 1%. Esta precisión permite una deposición uniforme de metal, crítica para recubrimientos funcionales: la galvanoplastia automotriz alcanza capas de cromo de 8–12 μm con dureza de 1.200 HV, mientras que la galvanoplastia de cobre en PCB mantiene consistencia de espesor de ±0,8 μm durante ciclos de producción de 24 horas.

» Tipos de Electroféresis
Por Tecnología de Regulación de Corriente

› Unidades Tiristor-SCR: Salida DC controlada por fase (0-24V/1.000-50.000A), ondulación ±2% para líneas de galvanoplastia a granel

› Sistemas Modulares IGBT: Conmutación de alta frecuencia (5-20 kHz), estabilidad ±0,5% para anodizado de precisión (por ejemplo, llantas de aluminio automotrices)

› Rectificadores Pulsados: Ton/toff ajustable (0,1–100 ms) para recubrimientos nanoestructurados (compuestos Ni-PTFE)
Configuraciones Específicas de Aplicación

› Recubrimiento Electrofórico: Modo de voltaje constante (200-500 VDC) con respuesta <5 μs para inmersión catódica

› Refinación Electrolítica: Control de densidad de corriente (3.000-15.000 A/m²) para celdas de obtención de Cu/Zn/Ni

› Sistemas Híbridos: Conmutación dual de voltaje-corriente para ciclos combinados de galvanoplastia/pasivación
Referencias de Desempeño

› Eficiencia: 92–96% de conversión (IGBT vs. 80–85% SCR)

› Reparto de Corriente: <2% de desviación en 8+ baños paralelos (líneas E-coat automotrices)

› Control de Forma de Onda: Ondulación programable <1% para recubrimientos de implantes médicos
Implementación Industrial

› Automotriz: Unidades 600V/10kA para E-coat de carrocerías (uniformidad 18–22 μm)

› Electrónica: Rectificadores de precisión 50V/5kA para conectores Au/N de PCB

› Energía: Sistemas 1.200 VDC para producción de láminas de batería Zn-Ni

Racional Estructural: Mantiene jerarquía técnica integrando parámetros operativos y métricas de validación específicas de la industria.

» Componentes para Galvanoplastia

» Tipo de Enfriamiento para Galvanoplastia

Refrigeración por aire: Ventilador de disipación de calor + conducto de aire + disipador tipo peine

Refrigeración por agua: Línea de circulación de agua incorporada

» Parámetros del producto

» Solución
Liyuan seguirá de cerca las últimas tecnologías a nivel mundial y mantendrá el concepto de ofrecer a los clientes fuentes de alimentación de alta calidad y servicios integrales profesionales.

Con un diseño avanzado y una amplia experiencia en la fabricación de rectificadores, proporcionaremos las mejores soluciones de energía, así como fuentes de alimentación estables y eficientes para usuarios tanto nacionales como internacionales.

» Capacidad de Producción

Liyuan Haina opera dos bases de producción: una en Jiangxi, China, y otra en Tailandia, con un área total de 53.000 metros cuadrados. Esta infraestructura física respalda nuestras operaciones de fabricación mediante:

Producción en dos ubicaciones: Las instalaciones en China y Tailandia nos proporcionan capacidad de fabricación flexible y ventajas en la cadena de suministro regional.

Soporte dedicado de I+D: Tres centros de investigación desarrollan mejoras de procesos que aumentan directamente nuestra eficiencia de producción.

Unidades de negocio integradas: Seis subsidiarias manejan funciones clave de apoyo que mantienen nuestras operaciones de fabricación funcionando sin contratiempos.

» Capacidad Técnica

LIYUAN rectificador es la marca más competitiva en China.

La empresa se basa en una sólida cooperación en investigación y desarrollo tecnológico, ha creado numerosas tecnologías avanzadas, y en los últimos tres años ha presentado más de 30 solicitudes de patente, de las cuales cerca de 10 son patentes de invención.

Está equipada con el Centro Nacional de Investigación en Tecnología de Transformación y Control de Energía Eléctrica (sucursal), y ha establecido un puesto académico para empresarios con apoyo de académicos.

Se implementa estrictamente el sistema de gestión de calidad ISO, y se ha obtenido la certificación de seguridad CE. Durante muchos años se ha implementado la gestión ERP para lograr control informatizado en red, sistemático, formando un sistema de gestión moderno, estándar y eficiente.

» Certificación y Calificación

Liyuan se adhiere a la innovación y a la mejora continua de la eficiencia de conversión de energía y la calidad del producto.

La inversión en I+D aumenta cada año y, mediante la cooperación con universidades reconocidas de China, se ha establecido el Centro de Investigación en Tecnología Nacional de Conversión y Control de Energía Eléctrica.

Especialmente, los patentes relacionadas con fuentes de alimentación rectificadoras síncronas de alta potencia nos mantienen a la vanguardia de toda la industria en China.

El sistema de gestión de calidad ISO 9001 se ha implementado completamente en Liyuan, incluyendo la inspección de calidad de componentes en almacén, inspección del proceso de producción e inspección del producto final.

Adoptamos un sistema avanzado de gestión científica de calidad y los métodos de prueba más estrictos en todo el proceso para garantizar la estabilidad y confiabilidad de los productos.

» Servicio

› Empaque

Los rectificadores de tamaño pequeño se embalan por separado en cajas de cartón.

Los rectificadores de tamaño grande se embalan en cajas de madera.

Garantizamos que todo el empaque llegue intacto a su destino.

› Envío

30-45 días después del pago.

Transporte: DHL, FEDEX, UPS, envío aéreo, envío marítimo.

Puede elegir nuestro socio de envío o su propio socio.

› Mantenimiento

Nos complace compartir nuestra teoría y experiencia en mantenimiento de equipos con los usuarios.

Nos gusta comunicarnos con los usuarios para conocer sus experiencias y recomendaciones sobre el mantenimiento de los equipos.
El módulo “Mantenimiento” sirve para orientar a los usuarios y resolver los problemas que puedan surgir durante el uso y cuidado del equipo.

Si necesita otros rectificadores electrofóricos, podemos diseñarlos a medida según los requisitos del cliente. Por favor, contáctenos.

¿Busca un rectificador DC 300A 450V para recubrimiento por electroforesis y electrodeposición? Liyuan Haina Rectifier es un fabricante y proveedor profesional especializado en rectificadores industriales. Con más de 27 años de experiencia en I+D, producción y servicios técnicos globales, exportamos a Estados Unidos, Suecia, Países Bajos, Italia, España, Sudáfrica, Rusia, Alemania, Japón, Corea del Sur, Malasia, entre otros. Nuestros rectificadores de alta calidad, fabricados en China, ofrecen precios competitivos y opciones de personalización. Bienvenido a contactarnos.
