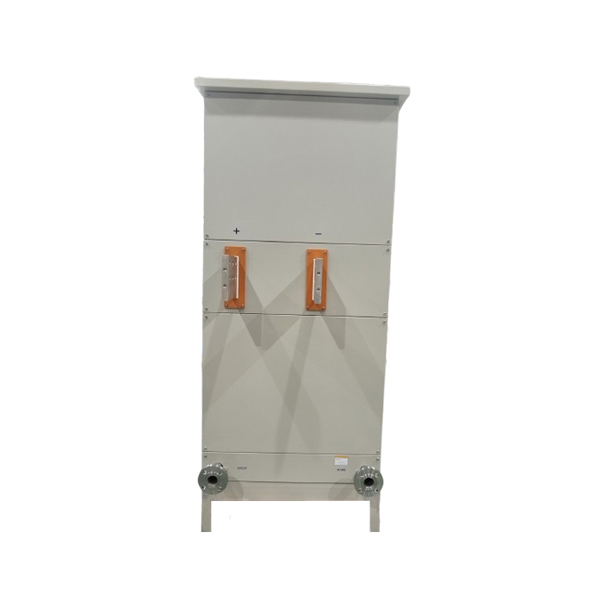

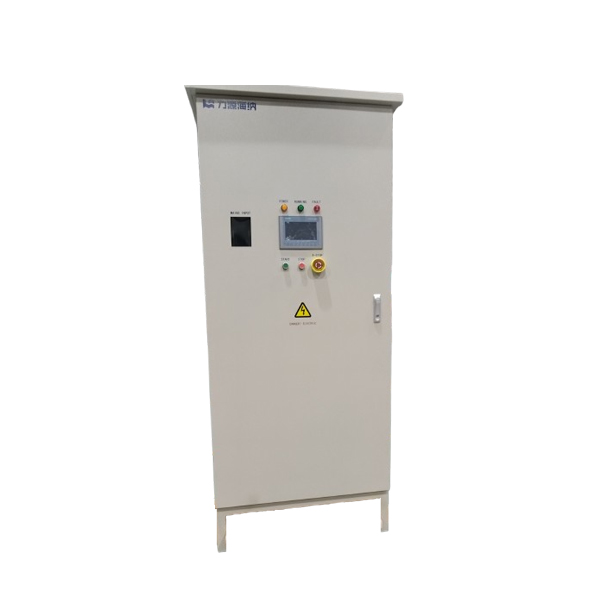

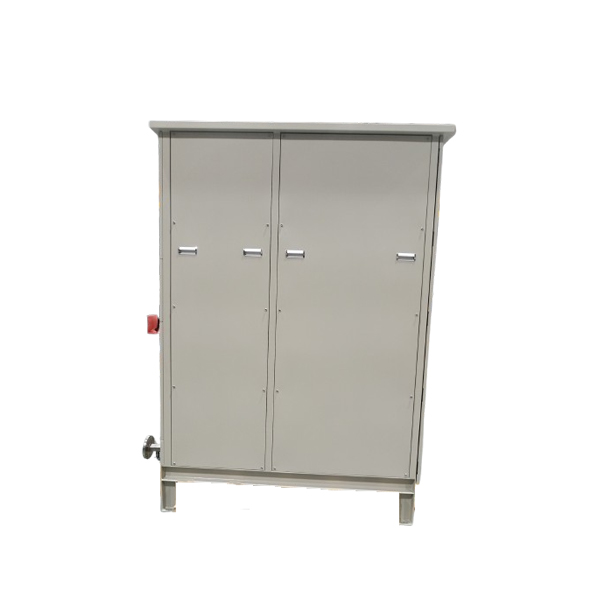

Rectificador industrial 12 kA 30 V para refinación de cobre
30V
Parámetros de entrada: Trifásico, AC380V±10% , 60HZ Parámetros de salida: DC 0~30V 0~12KA Modo de salida: Salida DC común Método de refrigeración:Refrigeración por agua Tipo de fuente de alimentación: Fuente de alimentación basada en IGBT
Industria de aplicación: Refinado y electrólisis de metales no ferrosos, incluidos el refinado de cobre, el refinado de zinc y el refinado de aluminio, así como la galvanoplastia, la producción electrolítica de hidrógeno y otros procesos de alta corriente, como la electrólisis de sosa cáustica y la fabricación de clorato de potasio.
» Visión General de la Refinación de Cobre
La refinación de cobre se refiere al proceso de purificación del cobre bruto (cobre con alto contenido de impurezas) mediante métodos físicos o químicos para obtener cobre de alta pureza. El cobre grueso se extrae generalmente del mineral de cobre mediante pirometalurgia y contiene diversas impurezas como oro, plata, hierro, níquel, azufre, etc.
El gabinete de rectificador de nueva estructura está diseñado para aplicaciones de alta corriente en la industria de refinación de metales y procesos electrolíticos. Combina las ventajas del diseño inverso en paralelo no co-fásico con mejoras técnicas avanzadas, asegurando mayor seguridad, menores tasas de fallo y mantenimiento más sencillo en comparación con las estructuras de rectificadores tradicionales. Esto lo hace altamente confiable para operación continua en sistemas de rectificadores para refinación de cobre y otros proyectos de metales no ferrosos.
Con los grupos de rectificadores positivos y negativos completamente aislados en unidades independientes, el gabinete elimina el riesgo de arcos y proporciona corriente estable para procesos exigentes de refinación de metales. La reducción de los brazos del rectificador de 12 a 6, junto con la distribución equilibrada de la corriente y el aislamiento magnético mejorado, asegura larga vida útil y rendimiento confiable. Estas características respaldan directamente la eficiencia y seguridad de las aplicaciones de rectificadores para refinación de cobre.
» Aplicaciones del Producto
Los rectificadores para refinación de metales se utilizan ampliamente en galvanoplastia, electrólisis, oxidación, electroforesis, fundición y refinación de metales no ferrosos, incluyendo aluminio, magnesio, plomo, zinc, cobre y níquel. Ofrece soluciones probadas para rectificadores de refinación de cobre y también soporta electrólisis de sosa cáustica, producción de clorato de potasio, calentamiento de alta corriente, hornos de grafitización, hornos de fusión y generación electrolítica de hidrógeno.

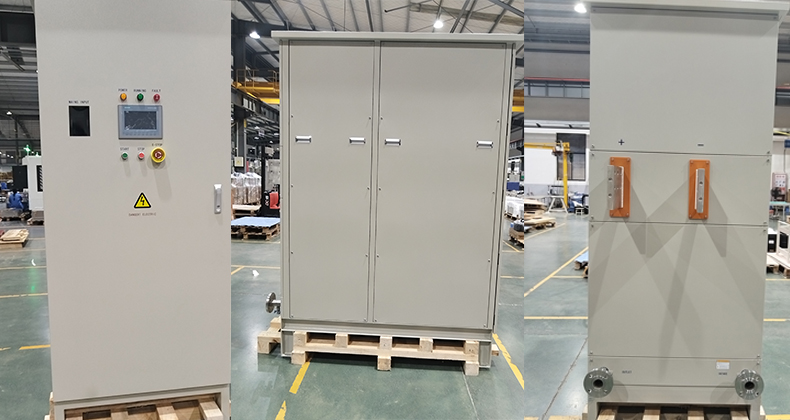

Diagrama de Aplicación de Campo
» Ventajas Tecnológicas
› Doble canal de respaldo en caliente, conmutación sin interferencias
› Control de corriente estable de alta precisión
› Diseño de redundancia en bucle crítico
› Alta fiabilidad y estabilidad
› Operación amigable y mantenimiento sencillo
› Protección de arranque y apagado suave
› Autodiagnóstico automático de fallas
› Conmutación de bucle encendido/apagado sin perturbaciones
Propósito de la Refinación Electrolítica
El objetivo principal de la refinación de cobre es eliminar estas impurezas, mejorar la pureza y el rendimiento del cobre, y hacerlo apto para aplicaciones industriales.
Reducción del contenido de impurezas en el cobre: La refinación electrolítica reduce las impurezas en el cobre, mejorando así su rendimiento para cumplir con los requisitos de diversas aplicaciones.
Reciclaje de metales valiosos: El proceso también recupera metales valiosos, particularmente metales preciosos y raros.
» Papel de los Rectificadores en la Refinación de Cobre La producción de cobre de alta pureza a partir del mineral requiere un control eléctrico preciso. Ahí es donde entran los rectificadores: estos convertidores de energía son los motores silenciosos que impulsan las refinerías modernas de cobre.
El proceso se desarrolla así:
• Los fundidores transforman el mineral en cobre bruto.
• Los convertidores eliminan más impurezas.
• La verdadera transformación ocurre en los tanques electrolíticos, donde:
• Los ánodos de cobre impuro (aproximadamente 99% puro) se suspenden en baños ácidos
• El cobre puro se acumula gradualmente en los cátodos iniciales
• Todo este proceso electroquímico depende de corriente continua
» Tipo de Enfriamiento para la Refinación de Cobre
Refrigeración por aire: Ventilador de disipación de calor + conducto de aire + disipador tipo peine
Refrigeración por agua: Línea de circulación de agua incorporada
» Parámetros del producto
Tipo de característica
Parámetro
Requisitos técnicos
Tipos de potencia
Tipos de potencia
Fuente de alimentación de alta frecuencia
Modelo y especificaciones
TDSB-12KA/30V
Modo de refrigeración
Refrigeración por agua
Tipo de tubo de conmutación
IGBT
Característica de entrada
Tensión de entrada nominal
Trifásica, AC380V±10%, 60HZ
Potencia de entrada nominal
421 KVA
Corriente de entrada nominal
AC 640 A
Factor de potencia nominal
COSΦ≥0.95
Características de salida
Tensión de salida
DC 0～30 V
Corriente de salida
DC 0～12 KA
Precisión de corriente estabilizada
≤1% (Corriente nominal)
Precisión de regulación de voltaje
≤1%
Precisión según
1 A, 0.1 V
Factor de rizado de corriente
≤3% (I ≥ 50% Id, Id = corriente nominal)
Eficiencia de salida nominal
≥91%
Propiedad de aislamiento
Resistencia de aislamiento
Entrada-Salida: ≥ 5M Ω
Entrada-Chasis: ≥ 5M Ω
Salida-Chasis: ≥ 5M Ω
Características de protección
Posee función de autoprotección frente a condiciones anormales como sobretensión, sobrecorriente, sobrecarga, cortocircuito y sobrecalentamiento
Otras características
Ruido
≤60 dB
Estado de salud
El producto puede operar continuamente a plena carga
Nivel de carga
Nivel II
Grado de aislamiento del transformador
Clase B
Peso
aproximadamente 1100 kg
Se puede personalizar según los requisitos
» Solución
Liyuan seguirá de cerca las últimas tecnologías a nivel mundial y mantendrá el concepto de ofrecer a los clientes fuentes de alimentación de alta calidad y servicios integrales profesionales.
Con un diseño avanzado y una amplia experiencia en la fabricación de rectificadores, proporcionaremos las mejores soluciones de energía, así como fuentes de alimentación estables y eficientes para usuarios tanto nacionales como internacionales.
» Capacidad de Producción
Liyuan Haina opera dos bases de producción: una en Jiangxi, China, y otra en Tailandia, con un área total de 53.000 metros cuadrados. Esta infraestructura física respalda nuestras operaciones de fabricación mediante:
Producción en dos ubicaciones: Las instalaciones en China y Tailandia nos proporcionan capacidad de fabricación flexible y ventajas en la cadena de suministro regional.
Soporte dedicado de I+D: Tres centros de investigación desarrollan mejoras de procesos que aumentan directamente nuestra eficiencia de producción.
Unidades de negocio integradas: Seis subsidiarias manejan funciones clave de apoyo que mantienen nuestras operaciones de fabricación funcionando sin contratiempos.
» Capacidad Técnica
LIYUAN rectificador es la marca más competitiva en China.
La empresa se basa en una sólida cooperación en investigación y desarrollo tecnológico, ha creado numerosas tecnologías avanzadas, y en los últimos tres años ha presentado más de 30 solicitudes de patente, de las cuales cerca de 10 son patentes de invención.
Está equipada con el Centro Nacional de Investigación en Tecnología de Transformación y Control de Energía Eléctrica (sucursal), y ha establecido un puesto académico para empresarios con apoyo de académicos.
Se implementa estrictamente el sistema de gestión de calidad ISO, y se ha obtenido la certificación de seguridad CE. Durante muchos años se ha implementado la gestión ERP para lograr control informatizado en red, sistemático, formando un sistema de gestión moderno, estándar y eficiente.
» Certificación y Calificación
Liyuan se adhiere a la innovación y a la mejora continua de la eficiencia de conversión de energía y la calidad del producto.
La inversión en I+D aumenta cada año y, mediante la cooperación con universidades reconocidas de China, se ha establecido el Centro de Investigación en Tecnología Nacional de Conversión y Control de Energía Eléctrica.
Especialmente, los patentes relacionadas con fuentes de alimentación rectificadoras síncronas de alta potencia nos mantienen a la vanguardia de toda la industria en China.
El sistema de gestión de calidad ISO 9001 se ha implementado completamente en Liyuan, incluyendo la inspección de calidad de componentes en almacén, inspección del proceso de producción e inspección del producto final.
Adoptamos un sistema avanzado de gestión científica de calidad y los métodos de prueba más estrictos en todo el proceso para garantizar la estabilidad y confiabilidad de los productos.
» Servicio
› Empaque
Los rectificadores de tamaño pequeño se embalan por separado en cajas de cartón.
Los rectificadores de tamaño grande se embalan en cajas de madera.
Garantizamos que todo el empaque llegue intacto a su destino.
Puede elegir nuestro socio de envío o su propio socio.
› Mantenimiento
Nos complace compartir nuestra teoría y experiencia en mantenimiento de equipos con los usuarios.
Nos gusta comunicarnos con los usuarios para conocer sus experiencias y recomendaciones sobre el mantenimiento de los equipos.
El módulo “Mantenimiento” sirve para orientar a los usuarios y resolver los problemas que puedan surgir durante el uso y cuidado del equipo.
Si necesita otros rectificadores para la refinación de cobre, podemos diseñarlos a medida según sus requisitos. No dude en contactarnos.
